2.Měření povrchového a mezifázového napětí.

2.1.Přehled metod

Dobré přehledy metod měření povrchového napětí uvádí Wu [6] a Padday [4]. Jsou shrnuty v tab.1.

Tabulka 1: Metody měření povrchového a mezifázového napětí:

Metoda vhodnost metody pro:
  povrchové napětí mezif.nap. požadavky
  čisté rozt polym. visk.l. polym. visk.látek
  kap
Profilové:
visící kapka (pendant drop) + + +   +   nutno znát hustotu ρ
sedící kapka (sessile drop) + + +   +
vynořují se vlákno (emerging thread) + + +   +
rotující kapka (rotating drop) sp + +   v! -
Wilhelmyho destička (Wilhelmy plate) + p +   -   θ = 0
Výška v kapiláře (capillary rise) + sp v! - -   θ = 0,znát ρ
Odtrhávací:
prstenec (ring) p - v! - -   θ = 0
váha kapky (drop weight) + sp -   -   znát ρ
Maximální tlak v bublině (maximum bubble pressure) sp sp v! - -   znát ρ
Ostatní:
trhání vlákna (breaking thread) -   ?   ?   reolog.data
oddělování koulí ?   ?   -   θ =0
hojení vrypu (scratch healing) ?   ?   -   ?
puchýřová (blister) ?   ?   ?   ?
výtok kapaliny - - -   v! - znát ρ
kapalinový most



+ značí vhodnou metodu, - nevhodnou, p použitelnou, sp metodu vhodnou jen pro některé případy, ? metodu, která není v současném stadiu propracovanosti považována za spolehlivou pro příslušný typ soustavy, v! metodu nevhodnou při velké viskozitě měřené látky. θ značí kontaktní úhel měřené kapaliny na materiálu zkušebního tělesa.

Zvláštní vlastnostmi látek, které zužují výběr metod k měření povrchového napětí, jsou zejména:

Z hlediska toho, co přesně vlastně měříme, rozlišujeme:

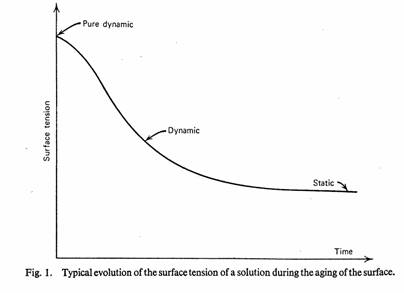

Dynamické povrchové napětí

Při náhlém vzniku povrchu vznikne povrchová vrstva se složením jako uvnitř fáze, povrchová energie a povrchové napětí jsou vysoké. Difusí, prouděním, popř. jinými mechanismy se systém dostává do rovnovážného stavu s nejnižší Gibbsovou energií.

Povrch nulového stáří (zero age surface) – povrch, jehož složení je totožné s objemovou fází.

Jeho povrchové napětí se označuje jako čistě dynamické povrchové napětí.

Během stárnutí povrchu (ag(e)ing) adsorbovatelné složky putují na povrch. Povrchové napětí v totmo mezidobí se anglicky nazývá intermediate dynamic surface tension. Po dosažení rovnovážného složení povrchu dosáhne i povrchové napětí rovnovážné hodnoty, která se iznačuje jako statické povrchové napětí


(obrázek z [104])

Řídicí procesy:

Podpovrch (subsurface) – rozhraní mezi doménou difusních sil a oblastí adsorpčních sil

• Adsorpce – překonávání podpovrchu

Přehled metod měření dynamického povrchového napětí

• Pro stáří ve zlomcích sekund

• Pro stáří v jednotkách a desítkách sekund

Doporučeno: http://vydavatelstvi.vscht.cz/knihy/uid_es-001/hesla/mereni_povrchove_energie_pevnych_latek.html

http://vydavatelstvi.vscht.cz/knihy/uid_es-001/hesla/mereni_povrchoveho_a_mezifazoveho_napeti.html

http://vydavatelstvi.vscht.cz/knihy/uid_isbn-80-7080-579-X/pages-img/057.html


Měření kontaktních úhlů

  1. Na plochých deskách
    1. Sedící kapka nebo bublina
    2. Wilhelmyho metoda
    3. Kapilární elevace na svislé desce
    4. Nakloněná deska
    5. Odrazová metoda
  2. Na kapilárách
    1. Wilhelmyho metoda
    2. Kapilární elevace
    3. Odrazová metoda
    4. Poměr penetrace
  3. Na podlouhlých tělesech - vlákna, tyče
    1. Přímé měření-profil kapky na vláknu
    2. vodorovný meniskus
    3. rovnovážný meniskus u plovoucího vlákna
    4. Wilhelmyho metoda
    5. Odrazová metoda
  4. Prášky
    1. mj. smáčecí tlak

Doporučen text doc. Lidmily Bartovské a doc. Marie Šiškové: http://vydavatelstvi.vscht.cz/knihy/uid_es-001/hesla/mereni_uhlu_smaceni.html
